斜管沉淀池

斜管沉淀池是指在沉淀区内设有斜管的沉淀池。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管 道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根 据其相互运动方向分为逆(异)向流、同向流和逆向流三种不同分离方式。每两块平行斜板间(或平行管内)相当 于一个很浅的沉淀池。

工作原理

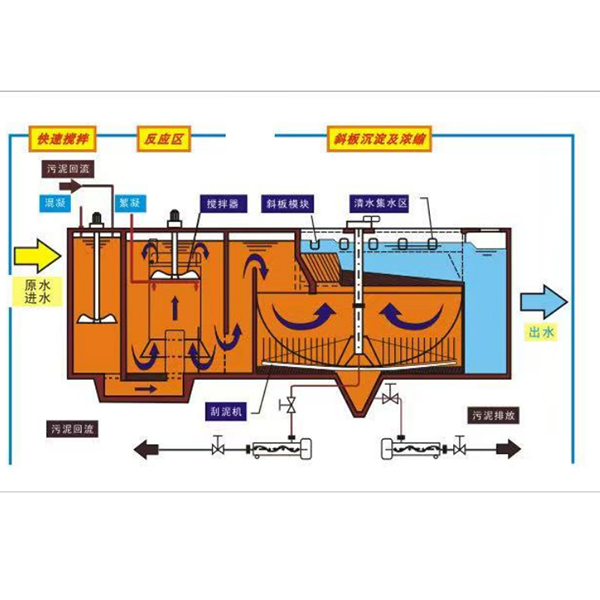

斜管沉淀池是根据平流式沉淀原理，在池内增加许多斜管后，加大水池过水断面的湿周，同时减小水力半径，为 此在同样的水平流速V时，可以大大降低雷诺数Re, 从而减少水的紊动，促进沉淀。另外，在泥渣悬浮层上方安装 60度的斜管组件，使原水中的悬浮物、固化物或经投加混凝后形成絮体矾花，在斜管底侧表面积聚成薄泥层，依靠 重力作用滑回泥渣悬浮层，继而沉入集泥斗，由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管 排出，可直接排放或回用。

高效斜管沉淀池
